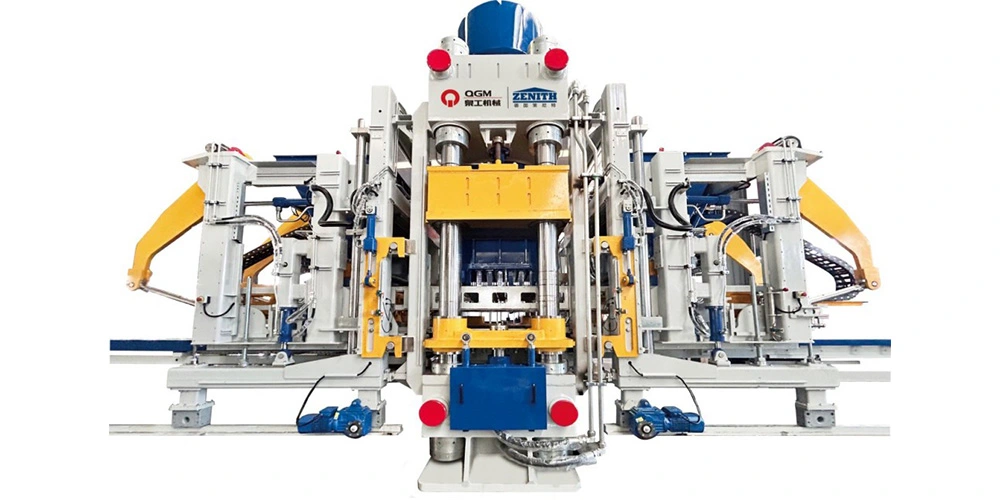

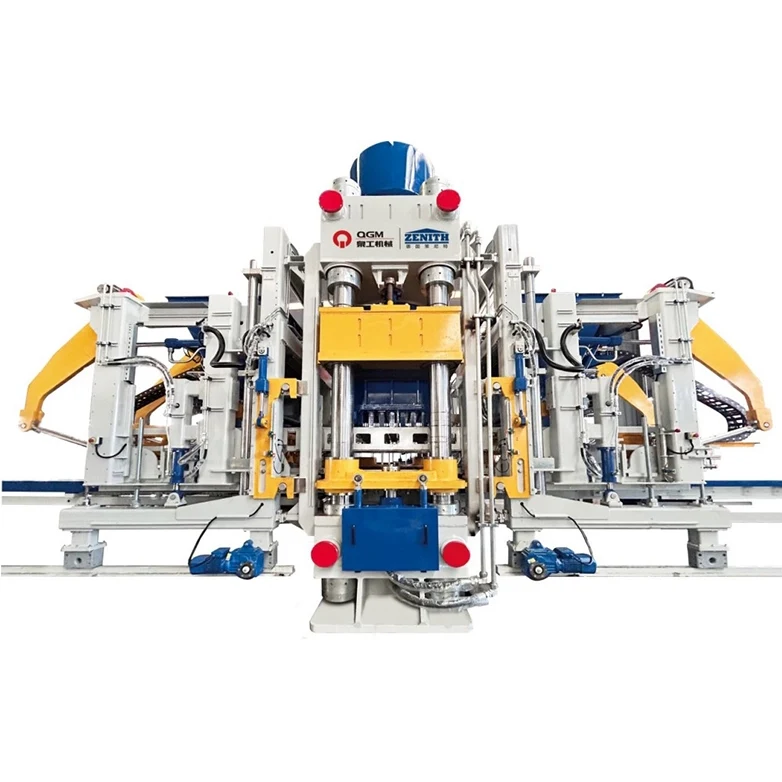

کنکریٹ کی مصنوعات کے لیے خودکار ہائیڈرولک کنکریٹ بلاک بنانے والی مشینیں۔

ایک مربوط مکینیکل، ہائیڈرولک اور الیکٹریکل فن تعمیر کے ارد گرد بنایا گیا، VP سیریز ایک اعلی طاقت والی مشین فریم، بڑے ٹنیج ہائیڈرولک پریسنگ، سرو وائبریشن اور ذہین آٹومیشن کو یکجا کرتی ہے۔ بین الاقوامی سطح پر تسلیم شدہ اجزاء کو کلیدی نظاموں میں استعمال کیا جاتا ہے تاکہ مستحکم آپریشن اور مسلسل تشکیل کی کارکردگی کو سپورٹ کیا جا سکے۔

تین پریسنگ فورس کنفیگریشنز — 600، 900 اور 1,500 ٹن — ZN-VP سیریز کنکریٹ پروڈکٹ مینوفیکچررز کے لیے مختلف پیداواری ضروریات اور مصنوعات کی وضاحتوں کے ساتھ ایک قابل توسیع حل فراہم کرتی ہے۔
مشین خاص طور پر ایپلی کیشنز کے لیے موزوں ہے جہاں دباؤ بنانا، مواد کی موافقت اور مصنوعات کی لچک اہم ہے۔ منتخب ماڈل، مولڈ کنفیگریشن اور پروڈکشن سیٹ اپ پر منحصر ہے، مشین تیار کر سکتی ہے:
●معیاری کنکریٹ بلاکس
● کھوکھلے بلاکس
● ہموار بلاکس
●Curbstones
● پتھر نظر آنے والی کنکریٹ مصنوعات
● زمین کی تزئین کی مصنوعات
●پانی کے تحفظ کے ڈھلوان کے تحفظ کے بلاکس
● دیوار اور آرائشی کنکریٹ کی مصنوعات

ZN-VP سیریز مختلف باریک اور ٹھوس فضلہ پر مبنی خام مال کے استعمال کی بھی حمایت کرتی ہے، بشمول تعمیراتی فضلہ، میٹالرجیکل ٹھوس فضلہ، مائن ٹیلنگ، پتھر کا پاؤڈر، کیچڑ اور ریت سے دھونے والی مٹی، مناسب مواد کی تیاری اور مکس ڈیزائن کے تابع۔

یہ ZN-VP سیریز کو ٹھوس فضلہ کی ری سائیکلنگ اور ویلیو ایڈڈ کنکریٹ مصنوعات پر مرکوز کنکریٹ بلاک پروڈکشن پروجیکٹس کے لیے ایک مناسب آپشن بناتا ہے۔

بلاک مشین کی تفصیلات

تکنیکی جھلکیاں

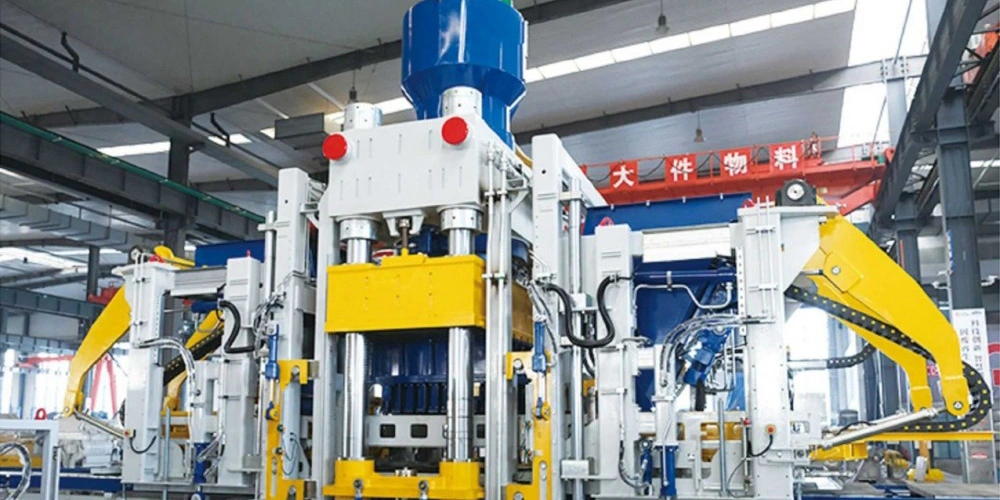

1. مستحکم تشکیل کے لیے اعلیٰ طاقت والی مشین کا فریم

مرکزی مشین کا فریم خاص طور پر سائز کے اسٹیل حصوں سے تیار کیا گیا ہے اور اس میں پیٹنٹ شدہ ساختی ڈیزائن ٹیکنالوجی شامل ہے۔
ویلڈیڈ فریم ساختی استحکام کو بہتر بنانے کے لیے وائبریشن تناؤ سے نجات کے علاج سے گزرتا ہے۔ بڑے قطر کے کالم مولڈ بند ہونے کے دوران مدد اور رہنمائی فراہم کرتے ہیں، جس سے تشکیل کے پورے عمل میں مولڈ کی درست پوزیشننگ کو برقرار رکھنے میں مدد ملتی ہے۔
ڈیمولڈنگ سسٹم مکینیکل سنکرونائزیشن کو اپناتا ہے تاکہ مولڈ ریلیز کو مربوط کیا جاسکے اور مستقل مصنوعات کی تشکیل کی حمایت کی جاسکے۔
ہائی پریشر کنکریٹ بلاک کی پیداوار کے لیے، مستحکم مولڈ کی نقل و حرکت اور دوبارہ پیدا ہونے والی حالتوں کو برقرار رکھنے کے لیے مشین کا ایک سخت ڈھانچہ ضروری ہے۔

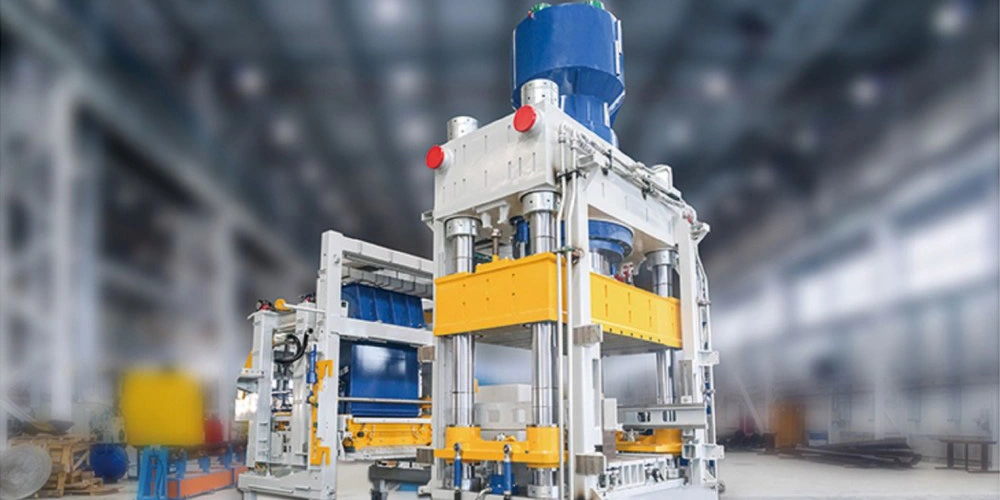

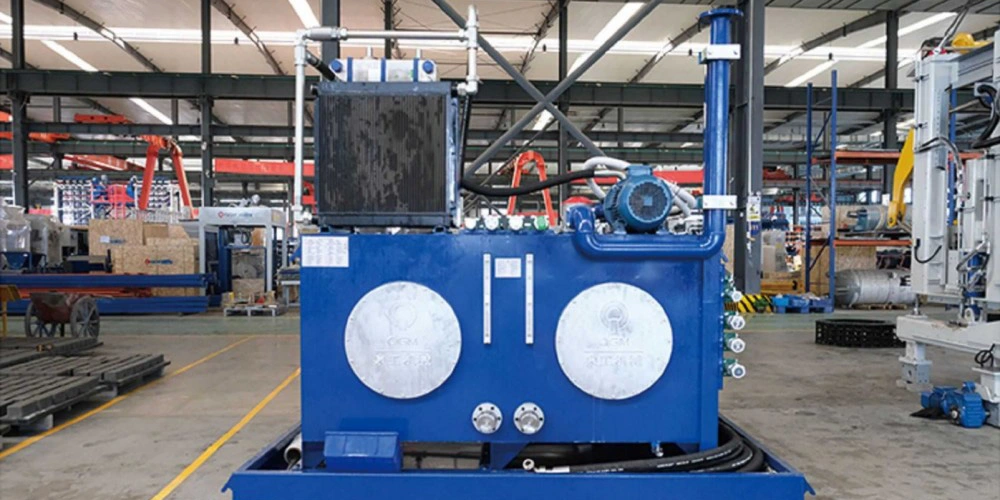

2. بڑے ٹنیج ہائیڈرولک پریسنگ سسٹم

ہائیڈرولک فارمنگ سسٹم ZN-VP سیریز کی وضاحتی خصوصیات میں سے ایک ہے۔
تینوں ماڈلز بالترتیب 600، 900 اور 1,500 ٹن کی زیادہ سے زیادہ مین پریسنگ فورس فراہم کرتے ہیں۔ بڑے قطر کے مین سلنڈر ہائی پریشر کنکریٹ کی مصنوعات کی تیاری کے لیے مطلوبہ قوت پیدا کرتے ہیں۔
بین الاقوامی برانڈ کے ہائیڈرولک پمپ اور والوز ہائیڈرولک سسٹم میں استعمال ہوتے ہیں۔ دبانے کی رفتار، دباؤ اور اسٹروک کو مصنوعات اور عمل کی ضروریات کے مطابق ایڈجسٹ کیا جا سکتا ہے۔
یہ مختلف مصنوعات کی اقسام اور مادی خصوصیات کے لیے تشکیل کے عمل کو ترتیب دینے کی اجازت دیتا ہے۔
ہائی پریشر ہائیڈرولک کنفیگریشن خاص طور پر ان مینوفیکچررز سے متعلق ہے جو گھنے کنکریٹ کی مصنوعات تیار کرتے ہیں یا باریک پاؤڈرز اور ٹھوس فضلہ سے ماخوذ مواد پر مشتمل مکس کے ساتھ کام کرتے ہیں۔

3. جرمن سروو وائبریشن ٹیکنالوجی

ZN-VP سیریز میں جدید جرمن سروو وائبریشن ٹیکنالوجی شامل ہے۔
سروو موٹرز تیز ردعمل اور وائبریشن پیرامیٹرز کا درست کنٹرول فراہم کرتی ہیں، جس سے حوصلہ افزائی کی قوت اور کمپن کی کارکردگی کو پیداواری ضروریات کے مطابق ایڈجسٹ کیا جا سکتا ہے۔
فکسڈ وائبریشن کنٹرول کے مقابلے میں، سروو ٹیکنالوجی مصنوعات کی مختلف اقسام اور مادی فارمولیشنز کے درمیان سوئچ کرتے وقت زیادہ لچک فراہم کرتی ہے۔
کنٹرول شدہ وائبریشن کا عمل کنکریٹ کمپیکشن کو سپورٹ کرتا ہے اور پروڈکٹ کی تشکیل کے مستقل حالات کو برقرار رکھنے میں مدد کرتا ہے۔
سروو وائبریشن کنکریٹ بلاک بنانے والی ٹیکنالوجی خاص طور پر اس وقت قیمتی ہوتی ہے جب ایک پروڈکشن لائن کو ایک معیاری پروڈکٹ کو مسلسل چلانے کے بجائے متعدد پروڈکٹ کی خصوصیات کو ایڈجسٹ کرنے کی ضرورت ہوتی ہے۔

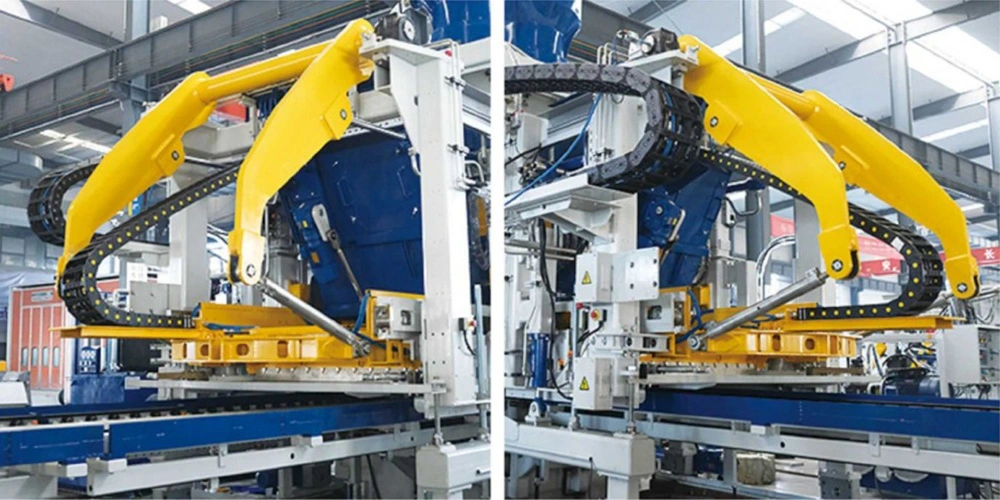

4. سوئنگ آرم فیڈنگ سسٹم آسان دیکھ بھال کے لیے ڈیزائن کیا گیا ہے۔

مادی خوراک کا نظام مسلسل مواد کی تقسیم کے لیے ایک مضبوط سوئنگ آرم کنفیگریشن کا استعمال کرتا ہے۔
بڑے قطر کے گائیڈ وہیلز فیڈنگ کیریج کی ہموار حرکت میں معاونت کرتے ہیں، جبکہ بحالی کو آسان بنانے کے لیے اہم رابطہ کی سطحوں پر تبدیل کرنے کے قابل پہننے والی پلیٹیں نصب کی جاتی ہیں۔
کھانا کھلانے کا پلیٹ فارم بدلنے کے قابل لباس اجزاء کا بھی استعمال کرتا ہے۔ ہائیڈرولک لاکنگ معائنہ، صفائی اور دیکھ بھال کے کاموں کے دوران فیڈنگ سیکشن کو کھولنے اور محفوظ کرنے کی اجازت دیتا ہے۔

یہ ڈیزائن پہننے کے پرزوں تک آسان رسائی فراہم کرتا ہے اور معمول کی خدمت کے کام کی پیچیدگی کو کم کرنے میں مدد کرتا ہے۔

5. مربوط جامد دبانے اور کمپن کی تشکیل

ZN-VP سیریز دو تشکیل میکانزم کو یکجا کرتی ہے: ہائی پریشر سٹیٹک پریسنگ + سروو وائبریشن۔
ہائیڈرولک نظام بنیادی تشکیل دینے والی قوت فراہم کرتا ہے، جبکہ کمپن سسٹم مولڈنگ کے دوران مواد کو کم کرنے میں مدد کرتا ہے۔
اصل تکنیکی ترتیب کے مطابق، یہ نظام متعلقہ ماڈلز پر 900 یا 1,500 ٹن مین پریسنگ فورس اور 120 kN وائبریشن فورس فراہم کرتا ہے۔
مشترکہ ٹکنالوجی کا مقصد موٹے ٹھوس فضلہ والے مواد اور الٹرا فائن پاؤڈر مواد دونوں کا استعمال کرتے ہوئے خشک پروسیس کنکریٹ کی مصنوعات کی تشکیل کی ضروریات کو پورا کرنا ہے۔

یہ ان کی پیداوار پر لاگو کیا جا سکتا ہے:
● پتھر نظر آنے والے کنکریٹ پیور
● پارگمی ہموار مصنوعات
●Curbstones
● روایتی کنکریٹ بلاکس
● زمین کی تزئین کی کنکریٹ مصنوعات
●دیگر اپنی مرضی کے مطابق کنکریٹ کی مصنوعات

ایسے منصوبوں کے لیے جن کے لیے پروڈکٹ کے تنوع اور مادی لچک دونوں کی ضرورت ہوتی ہے، مشترکہ پریسنگ اور وائبریشن کنفیگریشن روایتی جامد دباؤ یا صرف کمپن بنانے والے نظاموں کا متبادل فراہم کرتی ہے۔

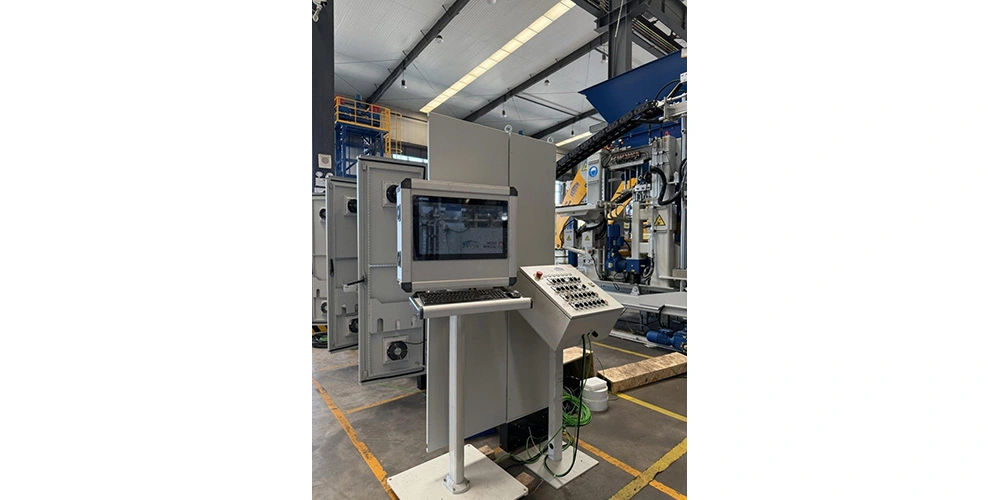

6. مزید مسلسل پیداوار کے انتظام کے لیے خودکار کنٹرول

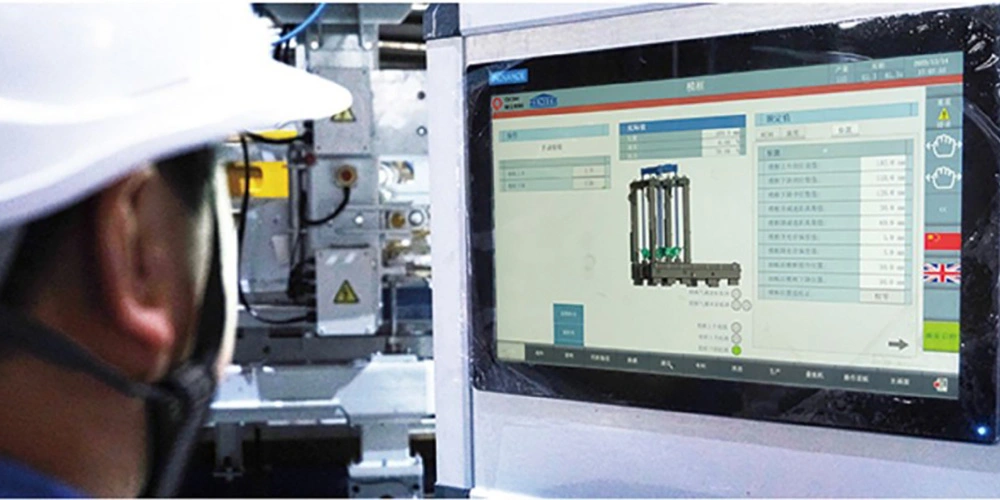

ZN-VP سیریز جرمن آٹومیشن ٹیکنالوجی کو بصری انسانی مشین انٹرفیس کے ساتھ مربوط کرتی ہے۔
کنٹرول سسٹم مشین کی تشکیل کے عمل کو مربوط کرتا ہے جبکہ آپریٹرز کو پیداوار کے انتظام کے لیے ایک واضح انٹرفیس فراہم کرتا ہے۔

کلیدی افعال میں شامل ہیں:
● پروڈکشن کی ترکیب کا انتظام
●آپریٹنگ پیرامیٹر مینجمنٹ
● سازوسامان کی حیثیت کی نگرانی
● پروڈکشن ڈیٹا اکٹھا کرنا
●مشین آپریشن کنٹرول
● بصری آلات کی معلومات

غیر ضروری دستی مداخلت کو کم کر کے، مربوط کنٹرول فن تعمیر آپریٹرز کو پیداواری پیرامیٹرز کو زیادہ مستقل طور پر منظم کرنے میں مدد کرتا ہے۔
خودکار کنکریٹ بلاک پروڈکشن لائنوں کے لیے، سنٹرلائزڈ کنٹرول بلاک مشین اور اپ اسٹریم یا ڈاؤن اسٹریم آلات کے درمیان ایک واضح انٹرفیس بھی فراہم کرتا ہے۔

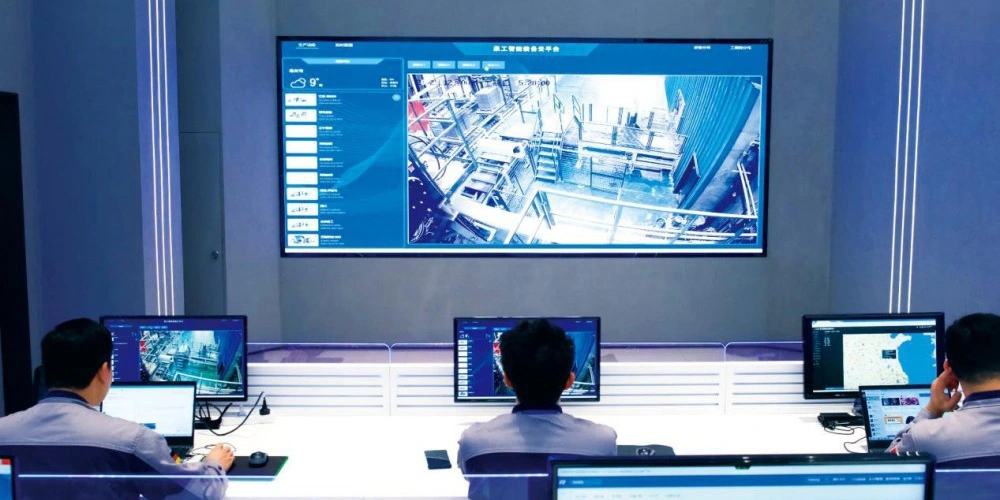

7. ذہین آلات کلاؤڈ سروس پلیٹ فارم

QGM انٹیلیجنٹ ایکوئپمنٹ کلاؤڈ سروس پلیٹ فارم مشین کے انتظام کو مقامی کنٹرول کیبنٹ سے آگے بڑھاتا ہے۔
یہ پلیٹ فارم کلاؤڈ کمپیوٹنگ، ڈیٹا کمیونیکیشن، آلات کی ماڈلنگ، مصنوعی ذہانت، فزی نیورل نیٹ ورکس اور بگ ڈیٹا ٹیکنالوجیز کو اکٹھا کرتا ہے تاکہ آلات کی آپریٹنگ معلومات اور استعمال کے نمونوں کو جمع اور تجزیہ کیا جا سکے۔

سسٹم کی ترتیب اور اجازت پر منحصر ہے، پلیٹ فارم سپورٹ کرتا ہے:
● آن لائن سامان کی نگرانی
● ریموٹ آلات کنٹرول
● دور دراز تکنیکی مدد
● پیشن گوئی غلطی کا پتہ لگانا
● غلطی کی تشخیص
● سازوسامان کی صحت کی تشخیص
●خودکار آپریشن رپورٹس
● سازوسامان کے ڈیٹا کا تجزیہ

یہ بلاک بنانے والی مشین اور کلاؤڈ بیسڈ سروس کے افعال کے درمیان ایک ڈیجیٹل کنکشن بناتا ہے۔
بیرون ملک مقیم بلاک مینوفیکچررز کے لیے، کلاؤڈ بیسڈ آلات کی نگرانی اس وقت معاونت کی ایک اضافی تہہ فراہم کر سکتی ہے جب پروڈکشن کا سامان مینوفیکچرر کے ٹیکنیکل سروس سینٹر سے بہت دور واقع ہو۔
QGM کا ذہین سازوسامان اور کلاؤڈ سروس اپروچ اس کے ڈیجیٹل طور پر منسلک بلاک بنانے والے آلات اور ذہین پروڈکشن سسٹم کی وسیع تر ترقی کے ساتھ مطابقت رکھتا ہے۔

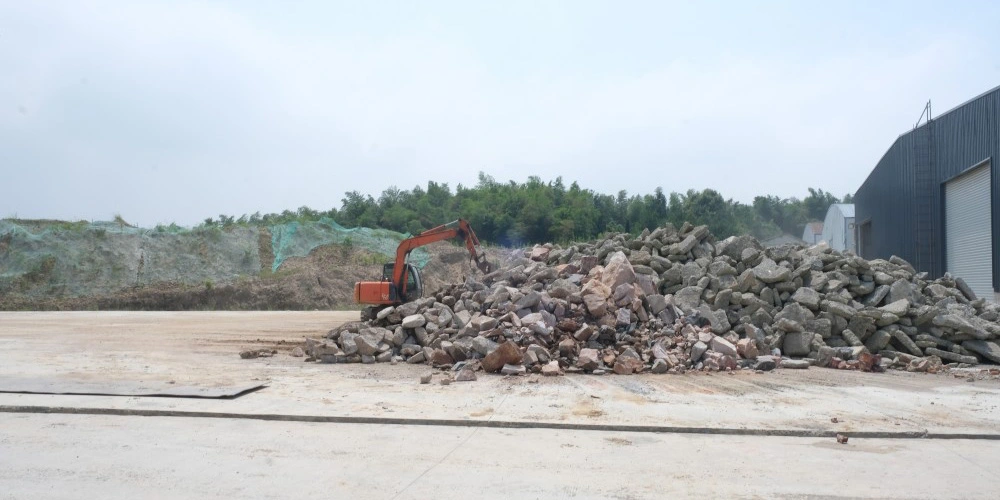

8. کنکریٹ پروڈکٹ مینوفیکچرنگ کے لیے ٹھوس فضلہ کی ری سائیکلنگ

ZN-VP سیریز کی ایک بڑی ایپلیکیشن کی خصوصیت مختلف خام مال کے لیے اس کی موافقت ہے۔
مادی خصوصیات، پری پروسیسنگ اور مکس ڈیزائن پر منحصر ہے، مشین کو مواد کے ساتھ استعمال کیا جا سکتا ہے جیسے:

ٹھوس فضلہ مواد
● تعمیراتی فضلہ ● میٹالرجیکل ٹھوس فضلہ
● مائن ٹیلنگ
● پتھر پاؤڈر
● کیچڑ
● ریت دھونے والی مٹی

اصل مادی تناسب اور تشکیل کا تعین مقامی طور پر دستیاب مواد کی طبعی اور کیمیائی خصوصیات کے مطابق کیا جانا چاہیے۔

کنکریٹ کی مصنوعات
مشین کی پیداوار کے لئے ترتیب دیا جا سکتا ہے:
●معیاری کنکریٹ بلاکس
● کھوکھلے بلاکس
● ہموار بلاکس
● پارگمی پیورز
●Curbstones
● پتھر نظر آنے والی کنکریٹ مصنوعات
● زمین کی تزئین کی مصنوعات
●Slope-protection بلاکس
● دیوار آرائشی کنکریٹ کی مصنوعات

یہ ZN-VP سیریز کو ٹھوس فضلہ کی ری سائیکلنگ کے منصوبوں سے متعلق بناتا ہے جہاں مقصد مناسب طریقے سے پروسیس شدہ فضلہ مواد کو قابل فروخت کنکریٹ مصنوعات میں تبدیل کرنا ہے۔

9. لچکدار کنکریٹ پروڈکٹ مینوفیکچرنگ کے لیے ڈیزائن کیا گیا ہے۔

ZN600VP، ZN900VP اور ZN1500VP ایک ہی ہائیڈرولک تشکیل کے تصور کے اندر تین مختلف آلات کی ترتیب فراہم کرتے ہیں۔
مناسب ماڈل کا انتخاب اس طرح کے عوامل پر منحصر ہے:
● دبانے والی قوت کی ضرورت ہے۔
● پیلیٹ کے طول و عرض
● پروڈکٹ کا سائز
● پروڈکٹ کی حد
● خام مال کی خصوصیات
●مولڈ کنفیگریشن
● مطلوبہ پیداوار پیمانے
● پلانٹ کی دستیاب جگہ
●مکمل لائن کنفیگریشن

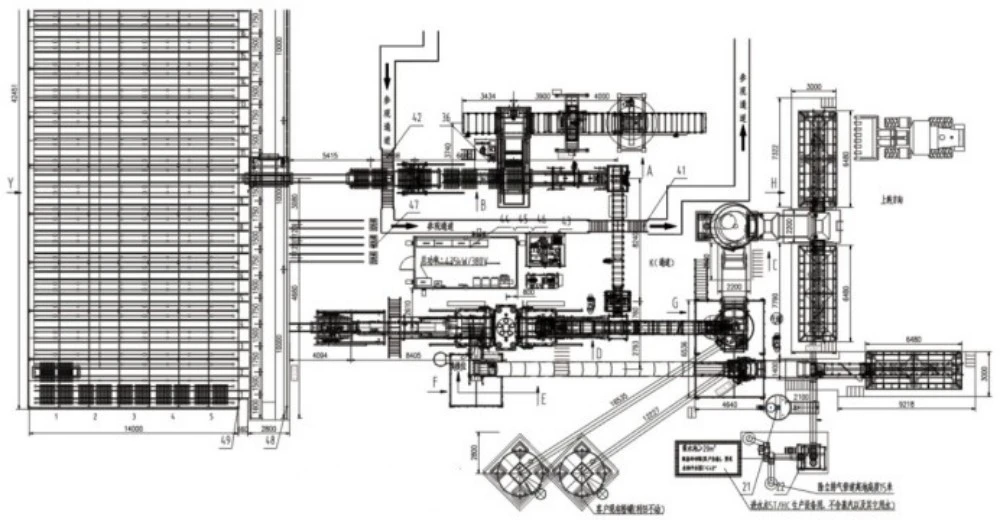

پروڈکشن لائن لے آؤٹ

بلاک نمونے اور ایپلی کیشنز
